Часть первая. СТРОИМ КОРАБЛЬ



Корпус корабля


Яков Платонович, поднатужившись, выдвинул на середину комнаты небольшой круглый стол, покрытый синей клеенкой.
— Усаживайтесь так, чтобы видно было доску. Готово? Хорошо. А теперь представьте, что мы... попали на необитаемый остров...
— Ура, — шепотом сказала Ксеня. — Будем робинзонами?
— А коты будут тиграми в джунглях — обрадовался Антошка. Потому что Василиса и Синтаксис ходили под столом и терлись о ноги, напоминая о себе.
— Нет, они будут корабельными котами, членами команды, — возразил Вася.
— Да, пусть, — согласился Яков Платонович. — А в робинзонов мы играть не будем. Почти. Наша главная задача — поскорее построить судно и вернуться домой.
— А инструменты? А гвозди и все такое? — сказала Ксеня.
— Все, что нужно, мы перевезем на берег с разбитого судна. На плотах... Не будем ломать над этим голову. Считается, что все у нас есть. Скорее за работу!
— Пока бабушка не позвала нас пить чай, — вставила Ксеня.
— Вот именно... Расчистим на ровном берегу площадку. Для удобства положим на нее несколько бревен-подставок. Площадка будет называться   с т а п е л ь. Место для строительства корабля.
"Наконец-то", — подумал Вася.
— Потом срубим прочное прямое дерево и топорами превратим его в балку квадратной формы. Уложим эту балку на подставки.
И теперь это не просто балка, а основа корабельного корпуса. И называется она...
— Киль! — нетерпеливо крикнула Ксеня.
— Верно. КИЛЬ... Но это лишь самое начало. На одном киле в плавание не отправишься. Можно, конечно, оседлать балку и поплавать на ней возле берега для удовольствия, но нам не до забав...
Мы должны для начала выстроить костяк корабельного корпуса. Его скелет. Кстати, он похож на скелет громадного морского животного. Кита, например. И киль служит позвоночником. Только у животных позвоночник состоит из отдельных позвонков — для гибкости. А корабельному скелету гибкость ни к чему. Поэтому киль должен быть крепкий.
Кстати, называется корабельный скелет словом НАБОР. Потому что он набирается из отдельных деталей, как из большого "конструктора".
Итак, дело первое:


Набор корпуса


— Киль мы уже заложили... — Яков Платонович в нижней части доски изобразил длинную балку. (Хотя пальцы у него и побаливали, но мел он держал крепко и рисовал точно, балка получилась прямая).
Киль
Ксеня и Вася тоже нарисовали киль — на листах. Потом Вася помог сопящему от усердия Антону, у которого балка получалась похожей на червяка.
— Теперь, господа будущие мореплаватели, нам следует позаботиться о носе и корме, — сообщил Яков Платонович. — Для этого поставим на концах киля два невысоких (по сравнению с килем) бруса — вертикально или чуть наклонно. На носу для отличия пусть будет он чуть больше наклонен вперед. Вот так...
— Каждый из таких брусьев называется ШТЕВЕНЬ.
— Похоже на "ставень", — сопя, заметил Антон.
— Похоже! Это слово происходит от голландского "штевен". То есть "ставить". Итак, "штевень" значит "стоящий" или "поставленный". Запомнить несложно...
— Да, — согласился Вася. — Но почему эти брусья называются по-голландски?
— Законный вопрос. Дело в том, что государь император российский Петр Алексеевич в юности, когда задумал создавать русский флот, поехал учиться корабельному строительству именно в Голландию. Она славилась тогда этим делом. Петр работал плотником на судостроительной верфи в городе Заандаме. И, конечно же, набрался там голландских морских терминов. Пожалуй, даже чересчур, но теперь уже ничего не поделаешь, это вросло в наш флотский язык накрепко... Понятно?
— Понятно, — кивнул Вася. — Но как отличить носовой штевень от кормового? Называются-то они одинаково.
— Не совсем. У того, что на носу, название ФОРШТЕВЕНЬ, а на корме — АХТЕРШТЕВЕНЬ. Советую запомнить. Это тоже из голландского языка... Кстати, очень многое, что на судне находится впереди, в своих названиях имеет приставку "фор"...
— А если сзади, значит, "ахтер"? — догадался Вася.

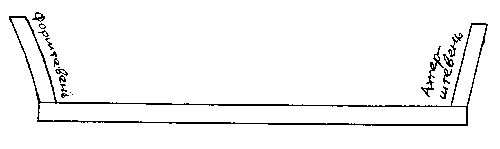

Штевни

— Совершенно верно! Мы к этому еще вернемся... А теперь — строим дальше.
Поскольку   н а б о р   к о р п у с а  напоминает скелет, ему нужны ребра. В корабле они есть и называются ШПАНГОУТЫ. "Гоут" означает дерево а "шпант" — ребро (в русском произношении буква "т" выпала"). Мы должны смастерить из дерева большущие дуги и на равных расстояниях друг от друга установить их на киле, между штевнями.

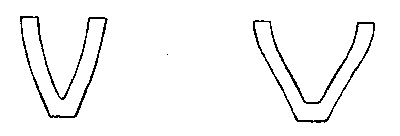

Со шпангоутами придется повозиться: у каждого из них своя форма. Те, что ближе к носу и корме острые. Примерно такие:
Шпангоуты

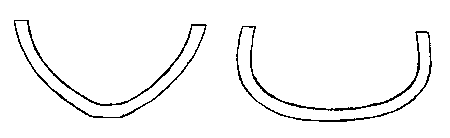

Те что в середине корпуса, — округлые и более широкие:
Шпангоуты
Самый широкий из них называется МИДЕЛЬШПАНГОУТ. Многие названия, которые имеют отношение к   с е р е д и н е  корабля, носят приставку мидель".
— "Фор" — на носу. "Ахтер" — сзади, "Мидель" — посередке, — ловко ввернул Антошка.
— Умница!.. Иногда говорят: "ширина по миделю". Это означает — поперечный размер в самом широком месте корпуса, где стоит   м и д е л ь ш п а н г о у т.
Шпангоуты ставят близко друг от друга. Иногда совсем рядышком — через полметра. Так что запасать их придется много. Расстояние между шпангоутами называется   ш п а ц и я...

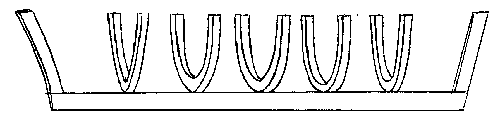

А теперь давайте нарисуем, что у нас получилось. Много шпангоутов рисовать не будем, иначе все зачеркается. Изобразим штук пять, для примера. И сделаем их как бы видимыми чуть-чуть сбоку, чтобы заметно было: это дуги.
Киль, штевни, шпангоуты
— Здорово получилось, — сказала Ксеня. — Уже немножко похоже на корабль.
— Но, наверно, штевни и шпангоуты надо сильно укреплять, чтобы набор не разболтался, — заметил Вася.
— Разумеется! Для прочности по шпангоутам вдоль всего корпуса, от штевня к штевню, протягивают тонкие, изогнутые по форме бортов и днища брусья. Такой брус называется СТРИНГЕР.
Иногда стрингера врезают в шпангоуты снаужи, но чаще они тянутся по внутренней стороне шпангоутов, чтобы не мешать накладывать   о б ш и в к у.
— А теперь уже можно ее накладывать? — подскочил Вася.
— Подожди. До этого еще далеко... Кстати, не забудьте нарисовать   с т р и н г е р а  на вашей схеме.

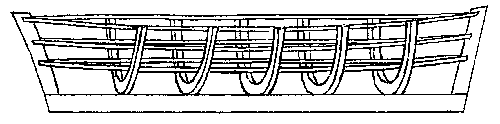

Нарисовали:
Стрингера

Яков Платонович продолжал:

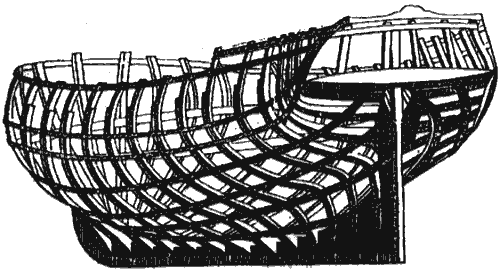

— Если бы мы строили лодку, тогда можно было бы считать, что набор корпуса почти готов. Но мы строим большой корабль, которому нужна палуба. А для палубы в наборе корпуса необходимы сверху поперечные балки.
Большой рисунок (120 Кб)

— Лучше всего их положить на верхние концы шпангоутов, — деловито заметила Ксеня.

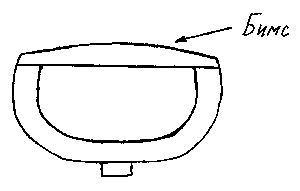

— Так и сделаем... — И Яков Платонович уверенно изобразил шпангоут с балкой.
— Значит, балка для палубы называется БИМС? — догадался Антон.
Бимс
— Правильно. И запомнить это короткое слово нетудно... Бимсы делаются чуть изогнутыми, чтобы палуба получалась немного выпуклой и вода с нее скатывалась к бортам...
— Я читал книжку про старого сторожа на маяке, — вспомнил Вася. — У него были две собаки. Большую звали Бимс, а маленькую — Полубимс.. ПОЛУБИМС тоже есть в наборе корпуса? Это что такое?
— Дело вот в чем. Палуба не может быть сплошной, в ней там и тут прорезаются люки: для прохода в нижние помещения, для грузов и так далее... Часто люки бывают большие, а бимсы расположены близко друг от друга. Вот и приходится выпиливать из них куски по ширине люка. А оставшиеся с двух сторон части и называются ПОЛУБИМСЫ.

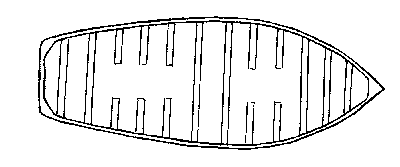

Выглядит это, если посмотреть сверху, вот так:
Бимсы и полубимсы
Антон Штукин следом за остальными (с Васиной помощью) зарисовал эту схему. И насупленно сказал:
— Ничего не получится.
— Что не получится? — удивился Яков Платонович.
— Палуба не получится. Потому что полубимсы провалятся. Ведь отпиленные концы, где края люка, ни на чем не держатся.
— А мы поставим подпорки! Обязательно! Такие подпорки называют ПИЛЛЕРСЫ. Вот, смотрите...
Пиллерсы
— Кстати,   п и л л е р с ы  ставятся не только под полубимсами но иногда и под бимсами и под другими деталями корпуса. Например, под сиденьями в шлюпках (сиденья эти называются   б а н к и ). Любая вертикальная подпорка в корпусе судна называется   п и л л е р с.
— Н а п и л и л и  столбики и расставили внутри корабля, — сказала Ксеня.

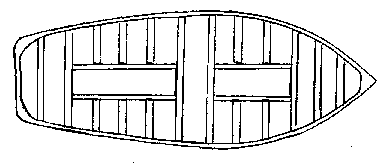

— Неплохо замечено, — согласился ее дед. — А теперь закончим дела с люками. Для люка нужна рама, верно? Как для окна или двери. Два края у этой рамы есть — передний и задний. Они получились из бимсов. А боковые края где взять?
— Надо соединить концы полубимсов специальными брусьями! — догадался Лис. — Можно, я нарисую? — он подскочил к доске и добавил несколько деталей к прежнему рисунку. — Вот так!
Карлингсы
— Умница, — похвалил Яков Платонович. — А теперь о названии. Такие брусья, которые образуют боковые края в раме люка, называются трудным и наверняка незнакомым для вас словом. Но его придется запомнить: КАРЛИНГС.
— Кар-линг-с! — хором повторили Ксеня, Вася и Антон (он слегка запнулся). И даже коты под столом проурчали что-то похожее.
— И теперь — все? — спросил Антон Штукин. — Набор мы построили? — Кажется, он слегка утомился.
— Не совсем, — возразил Яков Платонович. — Я должен рассказать кое-что еще. Но на сегодня — конец...
— И вовремя, — раздался незнакомый голос. — Потому что давно пора пить чай. Пирог остывает.
— Бабушка! — обрадовалась Ксеня.
Яков Платонович торопливо встал.
— С начальством не спорят. Бабушка Наталья Степановна у нас дома капитан. Поэтому шагом марш на камбуз.
... Потом они пили чай с яблочным пирогом. А Василиса и Синька хрустели специальной кошачьей едой "Муркина радость", которой угостила их Наталья Степановна.
Сперва все условились о корабельных делах сегодня больше не говорить. "Чтобы в головах не возникло путаницы", — объяснил Яков Платонович.
Но он первый не выдержал:
— Все-таки я хочу сказать еще немного. В заключение. Все главные детали, из которых собирается набор корпуса, называются СВЯЗИ. Потому что они крепко связаны между собой.
Есть   п р о д о л ь н ы е  связи.Это прежде всего   к и л ь.   Ш т е в н и  тоже относятся к ним, потому что обычно слегка наклонены вдоль корпуса. А еще...
— Стрингера! — не выдержал Вася. От поспешности чуть не подавился пирогом, закашлялся и смутился. Наталья Степановна покачала головой: ох уж эти моряки...
— И есть еще продольные связи: кар-линг-сы, — добавил Антон и облизнулся от удовольствия, что справился с трудным словом.
— А поперечные... — начал Яков Платонович.
— Шпангоуты, бимсы и полубимсы! — отчеканила Ксеня.
— А пиллерсы? — спросил Антон. — Они какие? Они ведь стоят торчком.
— Ну... можно сказать, что вертикальные. Хотя, по правде говоря, они не связи, а подпорки...

Васе Лису очень хотелось узнать про устройство корабля дальше. И, наверно, поэтому ему приснился интересный сон.
Снилось, что Василиса, который спал у Васи в ногах, вдруг встал, выгнул спину и пошел к двери.
— Ты куда?
Дело было во сне, поэтому Василиса ответил почти на человеческом языке:
— Мур-р... Гулять. —И Вася понял: сейчас месяц март, все коты гуляют в марте по ночам и ухаживают за кошками.
— Что за глупости! — возмутился Вася. Но Василиса уже открыл лапой дверь. За дверью стоял Синтаксис.
— А он куда? Он еще маленький! Ему ухаживать за кошками рано!
— Ну, мы просто погуляем, — уклончиво промурлыкал Василиса и хотел улизнуть.
— Стой! Тогда я тоже с вами!
Спорить с хозяином Василиса не решился. Терпеливо ждал, пока Вася одевался.
Они оказались на улице. Холодок покалывал щеки, застывшие лужи искрились под редкими фонарями. Кошек поблизости не оказалось.
— Вот и хорошо, — строго сказал Вася. — Идем гулять, как договорились. Смотрите, сколько вокруг интересного.
Улица была незнакомая. Старинная. Фонари висели на узорчатых чугунных столбах. Светились окошки с частыми переплетами. Над острыми крышами можно было различить флюгера в виде кружевных флажков и корабликов. Небо то и дело освещалось медленными зелеными вспышками. Ясно было, что где-то загорается, гаснет и загорается вновь маячный огонь.
У Васи сладко замерло в груди. Он знал, что в таких снах всегда случаются какие-нибудь приключения.
Мощеная горбатыми булыжниками улица привела Васю и котов на берег. Темнело впереди громадное море, пахло солью, гнилой морской травой и сырым деревом. У причала горел одинокий фонарь. Рядом с пристанью стоял темный старый корабль. Казалось даже, что покрытый мхом.
"Вот туда-то мы сейчас и заберемся", — подумал Вася. И замирание в душе сделалось еще сильнее.
Тут же Вася, Синтаксис и Василиса оказалась на палубе, а потом по скрипучей лесенке (Вася знал, что она называется   т р а п) спустились в недра корабельного корпуса.
Здесь светил подвешенный к бимсу круглый, как стеклянный глобус, фонарь в проволочной сетке. Темнели по сторонам шпангоуты, уходили в сумрак длинные стрингера. Всюду стояли высокие пиллерсы — подпирали бимсы и полубимсы. Коты терлись о пиллерсы боками и урчали — они совсем не боялись. А Васе было страшновато.
— Ай! — вдруг сказал он. Потому что из тьмы возникло маленькое бородатое существо с круглыми глазами и похожим на апельсин носом.
— Не пугайтесь, пожалуйста — попросило существо слегка виновато. Хрипловатым голосом.
— Ой, я знаю, кто вы! — обрадовался Вася. — Вы корабельный гном! Я читал про вас в нескольких книжках!
— Вы абсолютно правы. Я корабельный гном и зовут меня Модест Мокроступович. Или попросту Мотя.
Гном Мотя был в коричневом вязаном колпаке и в широком полосатом свитере до пят.
— А я Вася Лис... А это...
— Знаю, знаю! Я давно догадывался, что вы придете в гости. Гномы — они ведь немного волшебники. Я знаю даже, что Яков Платонович (он мой давний знакомый) сегодня рассказывал вам про устройство корабля. Правда он не успел упомянуть о некоторых подробностях...
— Тогда, может быть, вы упомянете? — обрадовался Вася.
— Обязательно! Обучение во сне бывает очень полезным, об этом говорится в научной литературе... Начнем поскорее, пока вы не проснулись... А уважаемые коты в это время могут поохотиться на корабельных крыс...
— Разве здесь есть крысы? — опасливо спросил Вася.
— Разумеется! Корабль очень старый, крыс тут множество. Но вы не бойтесь, туда, где я, они не суются.
Гном Мотя (он ростом был Васе до пояса) взял гостя за руку и повел вперед. Коты шли рядом, жались к Васиным ногам. Они давали понять, что крысы их не интересуют. Нет, им вовсе не страшно, только эта пища такая противная, фу!..
Гном Мотя слегка торжествено сказал:
— Обратите внимание, мы идем по длинной балке, которая лежит на нижней части шпангоутов. То есть корабельных ребер. Думаете, эта балка называется "киль"? Ничего подобного! Это особая продольная связь, про которую вы еще не слышали. Киль — он внизу, под шпангоутами и днищем, а это — КИЛЬСОН.
А еще есть РЕЗЕНКИЛЬ. Он расположен между килем и обшивкой днища, сбоку в нем специальные вырезы —   ш п у н т ы. В них входят нижние края корабельной оболочки —   о б ш и в к и. Если хотите, я нарисую. Вот...

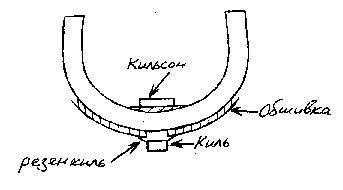

Резенкиль и кильсон
Мотя вытянул руку, палец у него засветился и прямо в воздухе появились яркие линии и надписи:
— Это, если смотреть в поперечном разрезе, — пояснил Мотя.
— Понятно. А что это за штука, похожая на полумесяц? Та, на которой лежит кильсон?
— Вы очень наблюдательны, молодой человек... Эта деталь называется ФЛОР. В округлых шпангоутах   ф л о р ы  действительно похожи на полумесяцы, а в острых напоминают треугольники...
Флоры соединяют две половинки шпангоута. Вернее, две ветви. Если даже шпангоут цельный, все равно считается, что он состоит из двух ветвей: правой и левой. Каждая ветвь называется ТИМБЕРС. Слышали такое слово?
— Никогда в жизни, — признался Вася Лис.
— Встречается иногда в морских книжках. Поскольку память у меня нечеловеческая, я могу приводить примеры наизусть. Вот: "Все благополучно, — сказал Гарвей. — Судно в исправности, не мешало бы почистить обшивку форштевня под ватерлинией: там наросло ракушек и всякой дряни. Старая течь, наконец, открыта: вода сочилась под килем у третьего   т и м б е р с а  от кормы, слева. Поставили заплату"... Это из рассказа "Пролив бурь" замечательного писателя Александра Степановича Грина. Не читали?
— Не-а, — сказал Вася.
— Очень советую... А что касается тимберсов, то каждый из них тоже делится на две части: верхнюю и нижнюю. Нижняя называется ФЛОРТИМБЕРС. Догадываетесь, почему?
— Потому что на ее конце лежит флор!
— Совершенно справедливо!А верхняя часть — ТОПТИМБЕРС. Откуда такое название?
— Не знаю, смутился Вася.
— Очень просто. Сверху тимберс оканчивается плотным срезом (на котором лежит конец бимса). Этот срез называется   т о п. Как бы площадка, на которой, если захочешь, можно   п о т о п т а т ь с я. Кстати, плоские срезы на верхушках мачт называются так же. Но об этом потом...
— Мне вот что непонятно, — сказал Вася. — Тимберс ведь выпуклой формы. Ну, как сильно изогнутый лук. Где на нем граница между   ф л о р т и м б е р с о м  и   т о п т и м б е р с о м?
— Граница проходит по ватерлинии! Знаете, что такое ВАТЕРЛИНИЯ?
— Знаю, — обрадовался Вася. — Она начерчена на судне по всей длине. Разделяет подводную и надводную части корпуса.

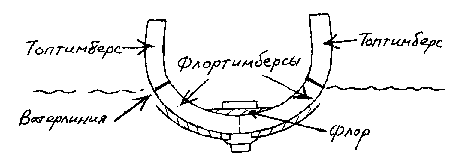

— Да! Смотрите! — И Мотя нарисовал в воздухе новую фигуру.
Тимберсы и ватерлиния
Мотя чихнул, извинился, вытер губы бородой и продолжал:
— Это, если у шпангоута форма плавной дуги (тогда он называется   о к р у г л ы м). А бывают шпангоуты вот такие:

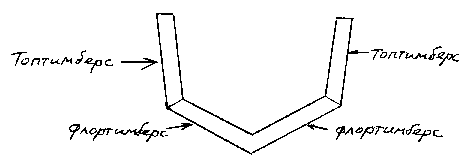

Прежняя фигура исчезла и появилась другая:
Тимберсы
— Тогда граница между флортимберсом и топтимберсом там, где угол. Такие угловатые шпангоуты называются иностранным словом   ш а р п и.
— По-моему это не очень красивый шпангоут, — заметил Вася.
— Зато суда с такими угловатыми корпусами очень устойчивы в воде. Обычно это всякие технические суда, плавучие краны, доки и так далее. А также маленькие суденышки — моторные лодки, небольшие яхты. Строить их проще, чем те, у которых округлые обводы... Но мы еще не кончили разговор об устройстве шпангоута. Или вам уже не интересно?
— Интересно, интересно, давайте уж до конца, — попросил Вася. — Пока мы не проснулись.
— Шпангоуты для больших парусных судов делать всегда было сложно. Из одного дерева такую громадную и крутую дугу не выгнешь. Во-первых, сломается, а во-вторых, какие великаны нужны для такой работы!
— Да, правда... — вздохнул Вася, глянув в сторону, где темнело могучее корабельное ребро.
— Шпангоуты набирали из отдельных кусков, которые называются ФУТОКСЫ. Выглядело это примерно вот так:
Футоксы
— Как же они не рассыпались?
— Сейчас объясню... Такую фигуру выкладывали на плоскости, потом на этот слой шпангоутов клали следующий — так, чтобы новые футоксы лежали серединами на стыках первого слоя. И еще слой, еще... Склеивали, склепывали и получали цельную прочную дугу...
— Здорово, — сказал Вася и снова глянул в сторону. — А стрингера делают тоже составными? Или все же из одного дерева?
— Стараются из одного. Но если не получается, соединяют части стрингера так, чтобы он был как одно целое... Кстати, верхний стрингер, что идет у самой палубы, делают особенно прочным. Он называется ПРИВАЛЬНЫЙ БРУС. Потому что именно этой частью корпуса судно обычно прижимается,   п р и в а л и в а е т с я  к пристани. Привальный брус через обшивку и шпангоуты принимает на себя главное давление... Бывает, что корпус так навалится на причал, что во всех продольных и поперечных связях скрип и кряхтение...
— Но ведь они же прочные!
— Конечно, конечно. А чтобы весь набор подольше сохранял эту прочность, все связи соединяются между собой особыми деталями. Яков Платонович рассказывал про них?
— Нет. Наверно, не успел.
— Такая деталь называется КНИЦА. Она всегда треугольной формы. Но треугольники эти разные. Смотря по тому, где они стоят. Например, если они соединяют привальные брусья с транцем, то...
— С чем соединяют?!
— Ах, вы это еще не проходили!.. Но вы же знаете, что нос у судна острый, а корма бывает довольно широкая. Почему? Потому что на ахтерштевне укрепляется специальная кормовая стенка. Особенно хорошо это заметно на шлюпках. Если смотреть сзади, то выглядит это вот так:
Транец
Называется такая стенка ТРАНЕЦ. Кстати, у меня был знакомый корабельный плотник, который шутя пугал матросов-новичков: "Будешь бездельничать, получишь по транцу!" Бездельничать новички иногда продолжали, но что такое   т р а н е ц, запоминали сразу...
А что касается привальных брусьев, то они задними концами прикрепляются не к ахтерштевню, а именно к транцу. И некоторые стрингера тоже. А между транцем и привальными брусьями ставятся кницы. Сверху это выглядит вот так:
— Такая кница так и называется —   т р а н ц е в а я.
Транцева кница
А есть кница, которая соединяет привальные брусья у форштевня. Таким вот образом:
Брештук
Ее название —   б р е ш т у к. "Бре" или "бри" в некоторых случаях означает "передний". А "штук" — это "кусок", "штука", "отдельная деталь". Недаром брештук находится впереди.
— А еще какие бывают кницы?
— Множество! Я скажу еще про две. Они ставятся при соединении штевней с килем. У форштевня —   к н о п.
У ахтерштевня —   а х т е р к н и ц а.

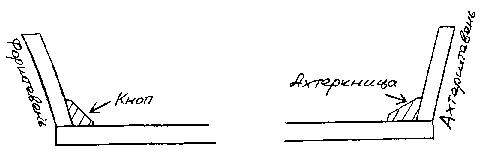

Кноп и ахтеркница
Тот же корабельный плотник, мой знакомый, когда был на кого-нибудь рассержен, обычно говорил: "Ахтеркницу тебе в поясницу!"
Вася захихикал. И... наступил на хвост Василисы.
— Мяу-ау!!
Вот и все! Тут же Вася понял, что нет ни старого корабля, ни гнома Моти, а сам он лежит в своей постели. Василиса разнеженно потягивался у него в ногах.
— Ахтеркницу тебе в поясницу! — в сердцах сказал Вася. — Из-за тебя не досмотрел сон. — Он постарался снова увидеть корабль и Мотю, но приснилась всякая сухопутная ерунда...

На следующий день к Васе и Ксене подошел пятиклассник Слава Воробьев. Это был очень воспитанный и умный пятиклассник. Он рисовал картины, участвовал в выставках юных талантов и был избран в редколлегию школьной стенгазеты, которую печатали на ксероксе.
— Скажите, пожалуйста, — начал он и очень интеллигентно поправил очки, — правда ли, что ваш дедушка Яков Платонович Перышкин рассказывает про устройство парусного корабля?
— А ты откуда узнал? — отозвался Вася Лис ревниво и не очень ласково.
— Видите ли, я живу в том же подъезде, где Антоша Штукин. И он мне вчера сказал про это. Если это тайна, не ругайте его, он не нарочно. Он знает, что я интересуюсь кораблями, вот и проговорился.
— Никакая это не тайна! — Ксеня строго посмотрела на Лиса. А Славе предложила: — Если хочешь, приходи к нам.
— Большое спасибо! — Слава обрадованно заблестел очками.
Когда он отошел, Ксеня предупредила:
— Не вздумай ругать Антона. Что плохого, если еще один человек поучится у боцмана Перышкина?
"Ничего. Только не вздумал бы он ухаживать за боцманской внучкой", — сумрачно подумал Лис. Но, конечно, не сказал про это Ксене. Вместо этого повздыхал и рассказал про свое сновидение.
— Ой! — обрадовалась Ксеня. — Я видела похожий сон! — Только гном Мотя не на корабле, а вылез из-под моей кровати. И рассказывал мне про тимберсы и кницы прямо в моей комнате. Рисовал пальцем на обоях!
— Прямо волшебство какое-то! — восхищенно сказал Вася.
Когда они с Ксеней шли из школы, их догнал запыхавшийся первоклассник Штукин.
— Знаете, какой сон я видел ночью?!
— Небось, про гнома Мотю? — насупленно спросил Вася.
— Ой... а кто вам сказал?
— Мало ли кто. Кто-то вот и Славке Воробьеву раззвонил про наши занятия...
Антон задышал шумно и виновато.
— Лис, как тебе не стыдно, — сказала Ксеня.
— Ладно уж... — проворчал Вася.

Яков Платонович не очень удивился, услышав, какие сны видели его ученики.
— Ну, Модест Мокроступыч и не такие фокусы умеет делать! Мы с ним знакомы уже лет сорок, вместе ходили на "Меридиане" и на яхте "Саванна". А потом он застрял в своей сказке... Видать, он узнал про наши занятия и решил помочь таким хитрым способом. Славный старик, большой умница... Ну, про него потом. А теперь к делу. Раз Мотя рассказал вам подробности, будем считать, что набор корпуса мы построили. Только давайте коротко повторим его устройство. Чтобы лучше запомнить и чтобы ввести в курс дела нашего нового курсанта... — Яков Платонович доброжелательно посмотрел на Славу Воробьева. Тот поправил очки и нацелился карандашом в тетрадку.
— Ну, кто расскажет, как устроен набор корабельного корпуса? — спросил Яков Платонович.
Антон вскинул руку. Раньше всех.
— Хорошо. Пусть начинает самый младший.
— Набор — это как скелет кита! — заторопился Антон. — Там есть много чего... Кницы, киль... полубимсы... и еще это... карг... карл...
— Стоп, стоп. Ты, голубчик, все валишь в кучу. Представь, что ты морской курсант, гардемарин, и отвечаешь на экзамене. Рассказывать надо примерно так:
НАБОР КОРАБЕЛЬНОГО КОРПУСА представляет собой скелет судна и нужен для его прочности.Набор состоит из продольных и поперечных связей. Главная продольная связь — киль. На концах киля ставятся штевни: на носу —   ф о р ш т е в е н ь, на корме —   а х т е р ш т е в е н ь. Поверх киля кладется   р е з е н - к и л ь, по всей длине которого сделаны вырезы (шпунты) для нижнего края обшивки. На киль с резенкилем ставятся корабельные ребра —   ш п а н г о у т ы. Это — поперечные связи. По ним протягиваются от штевня к штевню продольные связи —   с т р и н г е р а.
Сверху на топы шпангоутов концами кладутся чуть выгнутые палубные балки —   б и м с ы  (это, разумеется тоже поперечные связи). Кое-где в палубе вырезаются люки, в тех местах части бимсов убираются и остаются   п о л у б и м с ы. Они соединяются   к а р л и н г с а м и, которые образуют боковые стороны в рамах люков. Карлингсы идут вдоль корпуса, значит, относятся к продольным связям.
Все продольные и поперечные связи на стыках укрепляются треугольными деталями —   к н и ц а м и..."
Яков Платонович перевел дух и закончил:
— Вот так, господа гардемарины. А названия разных книц, устройство шпангоутов и разные подробности — это отдельные вопросы. Вы их повторите сами. И хорошо, если тоже запишете в тетрадки, пока не забыли. А если забыли, подскажу. А теперь...
Набор старинного парусного корабля
Набор парусного корабля.
Рисунок из старинного русского журнала "Картины Света", 1837 г.

Теперь мы на своем необитаемом острове полностью построили корабельный скелет. Вот он возвышается над берегом на фоне синего моря. И намекает, что нас ждет новая работа. Новая тема...


Корабельная обшивка


— Вы люди сообразительные, и долго объяснять вам, что такое КОРАБЕЛЬНАЯ ОБШИВКА, не надо.
— Это оболочка корабельного корпуса, — вежливо вставил Слава Воробьев.
— Именно так! Без нее судно — не судно. На решетчатом наборе из продольных и поперечных связей никуда не поплывешь, даже если он очень прочный.
— Оболочка... то есть обшивка тоже должна быть очень прочной, — заметил Антон Штукин.
— Не перебивай, бре-Штукин, — сказала Ксеня. — Это и так ясно.
Антон не обиделся. А Ксенин дед кивнул:
— Это ясно. А скажи, Антон, какое еще очень важное свойство необходимо обшивке?
— Чтобы дырок не было!
— Да. Выражаясь более научно, обшивке необходима   в о д о н е п р о н и ц а е м о с т ь. Об этом нам придется помнить, когда снова приступим к строительству.
Вася Лис слегка дурашливо поплевал на ладони:
— Из чего будем делать обшивку? Из досок?
— Минутку! Прежде я хочу рассказать вам, какие обшивки бывают. Они очень разные...
Небольшие суда — лодки, пироги, каноэ, каяки и тому подобное люди научились строить многие тысячи лет назад. Строили по-всякому. Иногда выдалбливали суденышко из целого ствола дерева...
— И получалось, что оно состоит из одной обшивки, а набора там нет! — воскликнула Ксеня.
— Да, случалось и так... А некоторые древние люди плели свои лодки из прутьев, как корзины, и обмазывали смолой.
— Набор из прутьев и обшивка из смолы, — вставил Вася. Антон тут же добавил:
— Лодка "Бычок — смоляной бочок"...
— Северные народы делали каркас из кусков дерева, а на него натягивали оболочку, сшитую из тюленьих или моржовых шкур...
— Вот уж в самом деле "обшивка", — заметил Слава. — Ой, извините, что я перебил!
— Ничего, ничего. Главное, что вы понимаете суть дела...
В наше время известна обшивка из самых разных материалов. На разборных походных яхточках и байдарках ее делают из резины или прочной водостойкой ткани. Бывает обшивка из пластмассы. И даже... из цемента. Вернее из цемента с прослойкой из тонкой металлической сетки или стеклянного волокна. Про такую говорят: "армоцементная" или "стеклоцементная"... Но чаще всего это обшивка небольших судов, и я говорю о ней для примера.
А наша главная речь о крупных морских кораблях, об океанских парусниках.
На больших парусных судах обшивку делают деревянную или металлическую.
— Металлическую? — удивился Вася Лис. Он считал, что все парусники исключительно из дерева.
— Да-да! Большинство нынешних фрегатов и барков сделаны из стали. Такими их стали строить еще в конце девятнадцатого века. Дерева на эти громадины было не напастись, да и прочность требовалась повышенная. Поэтому и обшивка у многих современных судов такая же, как у пароходов и теплоходов — из больших металлических листов... Может быть, вы видели на фотоснимках или в кино, а то и где-нибудь у морских причалов суда с рядами круглых заклепок на бортах, по краям обшивочных листов?
Слава Воробьев поднял руку:
— На "Авроре"! Я видел, когда мы с мамой были в Санкт-Петербурге.
— Правильно. Раньше именно так сшивали металлические листы. На судоверфях была особая рабочая специальность — клепальщики. Они молотом загоняли заклепки в металл. Грохот стоял чудовищный. Почти все клепальщики в конце концов становились глухими...
— Не нравится мне такая обшивка, — сказала Ксеня.
— Она и морякам не очень-то нравилась. Листы приходилось клепать край на край,выступы усиливали сопротивление воды при движении судна.Кроме того, в щели между листами старалась просочиться вода, хотя заделывали их тщательно и закрашивали...
Потом ученые придумали электросварку. Сразу все стало проще. Никаких выступов и заклепок, листы стали приваривать друг к другу краями, зачищали швы, и судно получалось гладкое, как яичко.
— Ничего себе яичко. Сто метров длиной! — охнул Антон.
— Это так, для сравнения... Кстати, обшивка, которую делают с помощью сварки, так и называется —   с в а р н а я. А с заклепками —   к л е п а н а я.
— Сейчас-то заклепочный метод, наверняка, уже не используется, — вставил Слава.
— Иногда используется. Например, на моторных лодках, которые делают из дюралюминия. Этот сплав сваривать трудно, потому до сих пор иногда склепывают.
— Неужели мы на нашем острове будем строить корабль с обшивкой из металла? — опасливо спросил Вася.
— Нет, конечно! Для этого надо было бы и набор делать металлическим, деревянный стальные листы не выдержит... Да и где бы мы взяли их на необитаемом острове? Будем уж работать по всем правилам старинного судостроения — обшивка из дерева...
Но, кстати, деревянная обшивка тоже бывает разных видов. Например, фанерная...
— Ну, это опять для малых лодчонок! — воскликнул Вася.
— Нет, не только! Фанера есть разная. Бывает крепчайшая. В палец толщиной. Случалось, что яхты с такой обшивкой ходили вокруг света... Но на нашем острове фанеры не найти.
Если говорить о яхтах, то делают на них обшивку и из тонких реек. А бывает и   ш п о н о в а я. Шпон — это гибкая полоска дерева. Их плотно одну к другой накладывают на набор корпуса и смазывают водостойким клеем. На этот слой шпона кладут новые полоски — поперек тех, что под ними. И так несколько слоев. Получается оболочка как бы отштампованная из фанеры с толстыми слоями. Очень прочная, хотя и тяжеловатая...
— Но это все яхты, — насупленно сказал Вася. — А когда мы займемся нашим кораблем?
— Сейчас и займемся. Взяли топоры и пилы и пошли заготавливать доски. Их нам понадобится ой-ей-ей сколько...

У игры свои преимущества. Если по правде, то пришлось бы рубить, пилить, тесать много месяцев подряд. А тут все передохнули, помолчали минуту и сделали вид, что доски заготовлены. Вон сколько, целые штабеля лежат на берегу! Желтые, свежие.
— Здорово мы поработали, — солидно заметил Антон.
— Пусть просохнут как следует, — решил Яков Платонович. — Обшивку следует делать из сухого матерала. Иначе потом беды не оберешься — рассохнется, щели появятся... А пока подумаем, какой вид обшивки мы выберем.
— Как какой? Из досок же! — подпрыгнул на стуле Вася.
— Разумеется. Но доски бывают разные и накладывать их можно различными способами.
Бывает обшивка   ш п у н т о в а я.
Ш п у н т — это канавка, выдолбленная по краю доски (мы об этом уже говорили, когда речь шла о резенкиле). На доске, если посмотреть ее поперечный разрез, это выглядит так:
Шпунт
Видите, слева шпунт, а справа выступ. Когда доски накладываются на шпангоуты плотно друг к другу, выступы входят в канавки.
Шпунтовая обшивка
— У нас такие доски были, когда мы в домике, в саду, пол настилали! — вспомнил Антон.
— Правильно, бывают такие половицы... Но делать эти доски сложно. На острове, без специальных станков нам не справиться. Может быть, сделаем   к л и н к е р н у ю  обшивку?
— А это что такое? — подозрительно спросил Вася.
— Иначе ее называют "кромка на кромку". Это когда один край доски накладывается на другой. Ступеньками.
— Ой, я видел! — опять подскочил Антон. — В парке на водной станции есть такие лодки!
— Совершенно верно... Края досок склепаны между собой латунными или деревянными нагелями...
— Как это деревянными? — не поверила Ксеня.
— Просверливается отверстие, вгоняется крепкий деревянный штырь, он потом разбухает от воды и держится очень прочно...
— А если латунные, то это чтобы не ржавели? — спросил Слава.
— Конечно. Железные гвозди для обшивки не годятся... Кстати, всякие гвозди и штыри на судне принято называть словом НАГЕЛЬ. У них разные назначения...
— Нарисуйте, пожалуйста, клинкерную обшивку, — попросил Слава. И привычно нацелился карандашом в тетрадь.
— Пожалуйста... — И Яков Платонович заскрипел мелом.
Клинкерная обшивка
— Такая обшивка используется часто. Не только на лодках и шлюпках, но и на более крупных судах. Говорят, именно так обшивали старинные каравеллы. А теперь с клинкерной обшивкой делают морские яхты типа "Фолькбот". Очень прочные. На них даже ходят в плавание через океаны.
Правда, есть у клинкерной обшивки недостаток. Ее "ступенчатость" увеличивает сопротивление воды, когда судно движется. Но есть и преимущество...
— Какое? — нетерпеливо дернулся Вася.
— При такой обшивке судно, особенно небольшое, может обойтись без стрингеров. Помните эту продольную связь? Так вот, сдвоенные края досок сами как бы служат стрингерами.
— Но ведь в нашем-то наборе стрингера уже есть! — вспомнил Вася. — Зачем нам такая обшивка?
— Ты прав. Поэтому мы используем самый простой способ — сделаем   о б ш и в к у   в г л а д ь. Это когда у досок нет шпунтов и они своими краями просто прилегают друг к другу. Крепко. Правда, придется хорошенько проконопатить щели, чтобы не было течи, но уж с этим-то мы справимся...
И они справились. Скоро вместо похожего на китовый скелет набора стоял на стапеле почти готовый, обшитый желтыми досками корабельный корпус.
Там, где штевни примыкали к килю, доски левого и правого борта подходили вплотную друг к другу, смыкались и образовывали как бы треугольные плавники. Внутри они были заполнены деревянными брусьями. Яков Платонович сказал, что эти плавники называются ДЕЙДВУДЫ. А потом для наглядности показывал их на модели "Меридиана". Да еще и нарисовал на доске.

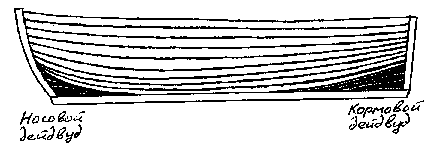

Дейдвуды
— Дейдвуды, как и килевой брус, который выступает ниже днища, помогают судну держаться на курсе...
Слава смотрел то на рисунок, то на модель баркентины.
— Яков Платонович, извините, у меня вопрос. Посмотрите, на рисунке ахтерштевень точно позади корпуса, а на модели... корма у нее уехала назад и торчит далеко позади ахтерштевня, вместе с транцем.
— Что ж, так случается. У корпусов бывают различные конструкции. Корму часто выносят назад на специальных брусьях, и она тогда нависает над водой. В этом случае наклон транца в сторону воды называют   с в е с. А пространство между кормой и водой —   п о д з о р. Впрочем иногда эти понятия путают или считают, что это одно и то же. В некотоых морских словарях объясняется просто: "Подзор, свес — наклонная часть кормы, свешивающаяся за ахтерштевень". Давайте для простоты запомним именно это объяснение... А корму такую можно нарисовать...
Подзор и свес
— А теперь посмотрим повнимательнее на доски обшивки.
Две доски, которые на одинаковой высоте идут по разным бортам, называются ПОЯС ОБШИВКИ. Это и понятно — они   о п о я с ы в а ю т  корпус с обеих сторон.
Самые нижние доски образовывают ШПУНТОВЫЙ ПОЯС. Своими краями они входят в   ш п у н т  резенкиля.
А верхний пояс называется ШИРСТРЕК. Он тянется на уровне бимсов. "Ширстрек" — название, состоящее из двух английских слов. "Стрек" — "пояс", "полоса", а "шир" — отвесный. Наверно, потому, что он на самой вертикальной части борта...

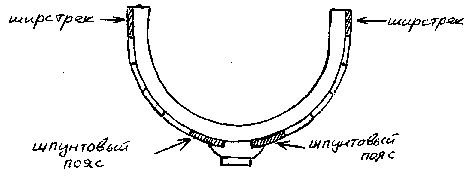

Пояса обшивки
Когда все сделали рисунок, Вася спросил:
— Ну, теперь-то можно уже спускать корпус на воду?
Подставки под килем были круглые, гладкий берег полого уходил к воде. Стоит выбить подпорки — и недостроенный корабль сам покатится к морю.
— Рано еще! — остановил юных мореходов Яков Платонович. — Щели мы проконопатили, но неплохо бы просмолить днище. Да и борта заодно. А потом покрасить... Иногда деревянное днище обивают медными листами, чтобы оно не обрастало ракушками, но нам эти листы взять негде. Обойдемся смолой и краской.
У английского писателя Редьярда Киплинга (который сочинил сказку про Маугли) есть баллада о старом моряке Диего Вальдесе. И там такие строчки:

Мы днища смолили, костры разведя,
В огне обжигали мы кили.
На мачту вздымали простреленный флаг
И снова в поход уходили...

Ну, до флага и похода нам еще далеко, а вот за смолу взяться — самое время.
— А зачем они обжигали кили? — спросил дотошный Слава.
— Считалось, что опаленное огнем дерево меньше впитывает воду и делается крепче.
— Значит, и мы будем обжигать?
— Я думаю, это не повредит.
— Ура! Зажигаем костры — вскочил Вася Лис. И они дружно вообразили, как на песчаном берегу пылают оранжевые огни, а над ними в чугунных котлах бурлит смола.
И пропитали обшивку корпуса смолой. А когда смола высохла, днище покрасили красным суриком. Борта же сделали золотисто —коричневыми.
— Можно было бы и не красить, оставить черным, но так наш корабль выглядит гораздо лучше, — подвел итог Яков Платонович.
Вася Лис вытер о рубашку (словно о фартук) ладони, будто и впрямь работал с краской и кистями.
— Теперь можно спускать?
— Ну, если краска высохла...
— Высохла! — дружно решили все.
— Тогда выбиваем из-под днища и бортов подпорки. Только осторожнее, чтобы никого не придавило... Нет, подождите!
— Что еще? — досадливо спросил Вася.
— Мы же до сих пор не придумали название! Нельзя спускать на воду безымянный корабль. Это плохая примета! Надо было подумать о названии до закладки судна, да вот заговорился, не сообразил...
— Еще не поздно, — рассудил Вася.
— Я знаю! Пусть называется "Гроза морей"! — подскочил Антон Штукин. Яков Платонович покачал головой:
— Зачем мы будем кому-то грозить? Мы готовим корабль для путешествий и открытий... Почему-то многие, когда речь заходит о флоте, прежде всего вспоминают о пушках, абордажах и пороховом дыме над мачтами. Но ведь корабли всегда строились не только для войны. Прежде всего — для дальних экспедиций, для торговли, для перевозки пассажиров и для других мирных дел...
— А если нападут пираты? — слегка обиженно спросил Антон.
— Если нападут как-нибудь отобьемся. А сами ни на кого нападать не будем. Лучше отправимся открывать неведомые земли...
— Ой, поплыли скорее делать открытия! — воскликнула Ксеня. — Во мне все звенит от нетерпения!
— Тогда назовем наш корабль — "Звенящий", — предложил Слава.
— А что... по-моему, неплохо, — сказал Яков Платонович. — Ведь хороший парусник похож на музыкальный инструмент. Снасти натянуты как струны, в корпусе отзывается эхо от их звона, от ветра и ударов волны. Резонанс — как в гитаре или скрипке. У хорошего поэта Эдуарда Багрицкого есть строчки:

... Гуди на мачтах полотно,
Звени и содрогайся судно! —

Это когда он пишет о спешащем на родину корабле.
— Замечательно, — сказала Ксеня.
— Ага, — согласился простодушный Антон.
Вася ничего не сказал. Было обидно, что не он придумал имя кораблю. Но и спорить не хотелось: название в самом деле неплохое.
Чтобы не догадались про его досаду, Вася напомнил:
— Когда спускают корабль, об него разбивают бутылку шампанского.
— Давайте представим, что разбили, — предложил Слава.
— У нас есть настоящая бутылка! — вспомнила Ксеня. — С апельсиновой газировкой!
— Она ведь пластиковая, не разобьется, — хмуро возразил Вася.
— А мы и не будем бить! Представим, что грохнули бутылку о форштевень, а сами выпьем газировку за здоровье "Звенящего". Дедушка, можно так?
— Думаю, что этим мы не нарушим морского обычая, — ответил старый боцман Перышкин.Так они и сделали. Выпили апельсиновую воду, ударили деревянными колотушками по подпоркам на стапеле, и скоро корабельный корпус уже покачивался на синей ряби недалеко от берега.
На него перекинули длинный гибкий трап. Осторожно прошли на борт. По стрингерам, как по лестнице, спустились в корабельную глубину. Пахло сухим теплым деревом, смолой и краской.
— Надо посмотреть, нет ли течи. Будьте внимательны, сразу ее заметить трудно.
Антон запрыгал на широком кильсоне.
— Я знаю, что надо сделать! Надо наловить на острове крыс и пустить сюда! Если побегут обратно, значит, есть дырки. Крысы всегда бегут с корабля, если в нем течь!
— Ну и придумал! Гадость какая! — возмутилась Ксеня. — Лучше пустить котов. Синтаксис не терпит сырости, тут же начинает фыркать и поджимать лапы... Ой, а где же коты?
Лишь сейчас все спохватились что Синька и Василиса не присутствовали на занятиях.
— Наверно, Василиса увел Синьку на прогулку, — виновато вздохнул Вася. — Март месяц, дело такое... Теперь, небось, загуляют до ночи.
Но тут сверху послышалось:
— Мяу! Мр-р!
Две ушастые головы над бортом на фоне безоблачного неба. Вот, мол, мы! Никуда не девались!
— То-то же, — строго сказала Ксеня. А Слава Воробьев деловито заметил:
— Сколько у нас еще работы. Даже палубы нет.
— Мы, конечно, поспешили, — сказал Яков Платонович. — Палубу полагается настилать, когда корабль еще на стапеле. Но вам так не терпелось поскорее спустить "Звенящий" на воду. Ладно, будем достраивать корпус на плаву...


Палуба


Палубой решили заняться на следующий день.
Когда все собрались, Яков Платонович сразу предупредил:
— Наберитесь терпения. Палуба — вещь сложная. Разговоров о ней будет много. Работы тоже.
— Почему? — удивился Антошка. — Постелить доски на бимсы, вот и все дела!
— Не торопись. Сначала несколько объяснений... Во-первых, ПАЛУБОЙ на судне принято называть не только верхний настил, но и всякий пол. Даже если в каюте уронили что-нибудь на пол, моряк скажет: "Подбери с палубы..."
Кроме того, на больших судах — и старых, и современных — палубами называют этажи — и открытые, и закрытые, с помещениями разного назначения. Для грузов — грузовая палуба, для двигателей — машинная палуба, для кают — пассажирская палуба. А над ними — прогулочная, шлюпочная (где спасательные шлюпки и плоты).
Когда военный флот ходил под парусами, на кораблях были орудийные палубы. Тоже в несколько этажей. Орудия на лафетах рядами стояли у бортов перед квадратными люками. Помните у Лермонтова? "И молча в открытые люки чугунные пушки глядят"... Люки эти называются   п о р т ы.
Иногда палубу называют английским словом "дек". Тогда все названия звучат по-иностранному. "Твиндек" — межпалубное пространство на многоэтажных судах. "Спардек" — легкая палуба, которая находится выше главной. И так далее..
Но нас прежде всего интересует верхняя палуба на корпусе парусного судна.
В давние времена не все корабли, даже большие, были палубными. Без палуб часто строились и новгородские ладьи и быстрые остроносые дракары скандинавских морских воинов — викингов. Но в конце концов моряки поняли, что палуба необходима. Она защищает внутренность судна от перехлестывающих через борта волн. А волны в океане случаются ого-го какие! Не успеешь отчерпать — дорога твоя прямехонько на дно.
Кроме того, палуба — это крыша для внутренних помещений, где и люди обитают, и грузы лежат. Под крышей-то гораздо удобнее, особненно в непогоду.
Поэтому надо запомнить: водонепроницаемость палубы так же важна, как водонепроницаемость обшивки. Что хорошего, когда во время долгого плавания вам все время капает за ворот? Да и грузы портятся, и гниль по всему корпусу...
Орудийная палуба на парусном корабле
Орудийная палуба на парусном корабле.
Рисунок из журнала "Картины Света", 1837 г.
Палубы чаще всего делают из досок. Даже на старых броненосцах и крейсерах (например, на знаменитом "Варяге") поверх броневого палубного покрытия лежал дощатый настил. Приятнее ходить по чистому теплому дереву, чем по раскаленному от солнца или ледяному от стужи железу. Да и красоты больше. Но потом военные моряки от таких палуб отказались. Красота красотой, да уж очень легко загораются доски во время боя.
Но у нас парусник. Здесь без палубных досок не обойтись. Давайте сделаем их ровными и положим на бимсы очень плотно друг к другу. А затем щели придется проконопатить и залить особым составом из смолы. Получаются тонкие черные полоски. Их можно видеть и на современных палубах — не только на парусниках, но и на пассажирских теплоходах.
Драить палубу — то есть чистить ее до блеска, а потом "скатывать" — то есть мыть потоками воды и швабрами — это известная матросская работа. В прежние времена старпомы (то есть старшие помощники капитанов, отвечавшие за чистоту и порядок) иногда так тряслись над внешним видом своих палуб, что матросы просто скрежетали зубами. И порой доходило до бунта.
Особенно гордились своими палубами офицеры знаменитых английских клиперов. Только начиналось утро, как свистели в свои дудки боцманы — и начиналась работа! Матросы таскали вдоль по доскам тяжеленные каменные плиты. В плитах были отверстия с продетыми в них веревками. Грубый песчаник скреб и начищал дерево. Потом в дело шли плиты полегче, с более тонкой поверхностью. Затем доски полировали щетками, натирали воском и покрывали лаком. Дерево палубы начинало блестеть как на музыкальном инструменте. После этого ходить по палубе матросам разрешалось только в мягких войлочных туфлях.
Конечно, красиво выглядела такая палуба. Но какого тяжкого труда это требовало! Мы нашу палубу будем держать в чистоте, но каменными плитами скрести не станем.
— А то как бы не получилось бунта! — воскликнул Антон Штукин.
Вася строго посмотрел на него. А Слава спросил:
— А что, мы уже настлали палубные доски на бимсы и полубимсы?
— Да. На всю длину корпуса никакой доски не хватит, поэтому пришлось делать стыки и пришивать концы досок к бимсам деревянными нагелями, а потом зачищать эти места.
— Мы проконопатили, залили щели варом и надраили доски, — заторопилась Ксеня. — Теперь можно побегать по палубе босиком? Наверно, это так приятно.
— Наперегонки от штевня к штевню! — обрадовался Антон.
— Смотрите не свалитесь в люки, — предупредил осторожный Слава.
Коты дружно встали и подняли хвосты. Им тоже хотелось поноситься по теплой от южного солнца палубе.
— Стоп-стоп-стоп!! — Яков Платонович затряс головой. — Бегать пока рано. Мы знаем о палубе еще не все... Вот, например, самая длинная доска, которая идет от ахтерштевня к форштевню...
— Но ведь такой не бывает, — возразил Слава. — Она обязательно состоит из нескольких досок. И, к тому же, прерывается люками, мачтами...
— Все равно.   Т е о р е т и ч е с к и (то есть в соответствии с наукой о корабле) считается, что такая доска есть. Она идет точно посередине. Выражаясь опять же научно —   в   д и а м е т р а л ь н о й   п л о с к о с т и. Это воображаемая плоскость, которая делит корпус вдоль, на две одинаковые половинки. Так вот, эта теоретическая доска называется...
— Мидельдоска! — радостно догадался Вася.
— Почти что так. Только "доска" заменена английским словом "вейс". Поэтому...
— МИДЕЛЬВЕЙС! — хором сказали все.
— Умницы. Академики. Теперь дальше. Вы помните, что палуба у нас покатая? На бортах она пониже, чем у мидельвейса. Поэтому крайние доски ближе к воде. Их можно было бы назвать "Водяными досками". "Вода" на нашем морском языке — "ватер" (это опять пришло из Голландии). Помните слово "ватерлиния", "граница воды"? А крайняя доска палубы...
— ВАТЕРВЕЙС! — опять раздался хор. Такой дружный, что, кажется, кричали даже Синька и Василиса.
— Да... Но бывает, что ватервейсами называют брусья, которые для прочности прокладываются под палубой вдоль бортов. А порой такое название дается наружным брусьям, которые ограничивают палубу по краям, и даже идущим у краев палубы водостокам...
— А теперь можно побегать? — снова запританцовывала Ксеня. — Не бойся, в люк я не свалюсь. На всех люках наверняка сделаны крышки.
— Подожди. Да, крышки сделаны. И они лежат не просто на палубе, а на особых ограждениях. Люки с четырех сторон окружены как бы невысоким заборчиком. Чтобы в них не попадала вода, когда "скатывают" палубу. Или когда хлещет волна. Такое ограждение называется КОМИНГС. Слово трудноватое, но запомнить его необходимо. Тем более, что комингсами называются еще и высокие пороги в дверях кают и корабельных рубок. Задача у них та же: не пускать внутрь воду.
И здесь, господа гардемарины, хочу сказать вам про одно правило: никогда не присаживайтесь на комингсы в дверных проемах.
— Почему? — капризно спросила Ксеня. Ей сразу захотелось посидеть на комингсе.
— Сейчас объясню... Однажды я был свидетелем такого случая.
Шли мы на "Меридиане" у норвежских берегов, дуло довольно крепко. Пришло время менять курс. Капитан командует:
"Пошел все наверх! К повороту оверштаг!"
Это такой маневр, когда надо работать на снастях и парусах.
Курсанты, грохоча по трапам ботинками, кинулись из кубрика наружу. А в двери сидит на комингсе ленивый и рассеянный первокурсник Ваня Клопиков. Замечтался, видите ли... И что же? Первый курсант налетает на Ваню, оба катятся на палубу. На них — другие. Вместо поворота оверштаг — куча мала. Вопли, крики и всякие слова, которые не всегда вставишь в рассказ. А с мостика в рупор высказывается капитан — о том, что он думает о таких матросах...
К счастью, обошлось без увечий. Но Ване досталось и от капитана, и от друзей-приятелей.
Хорошо, что это был учебный маневр. А если бы дуло по-штормовому, когда от правильного поворота зависит безопасность судна?.. Вот про это и говорил наш капитан, когда курсанты выстроились на шканцах...
— Где выстроились? — разом спросили Вася и Ксеня.
— Ах, я же еще не объяснил! Слушайте... Палуба делится на разные участки. Возьмем самый типичный пример — судно с тремя мачтами, как наш "Звенящий". Так вот, часть палубы от носа до первой мачты называется БАК. Запомните это... А то однажды я говорю новичку: "Принеси с бака запасной конец", а он полез на цистерну с питьевой водой...
Конечно, все захохотали.
— Вы смеетесь, потому что знаете... А знаете ли вы, как называется палуба между передней и средней мачтами?
Ответом было сопение.
— Вот то-то же. Называется этот участок ШКАФУТ. Пожалуйста, не путайте со "шкафом"... Нечего смеяться. А палуба между средней и задней мачтами именуется ШКАНЦЫ.
— Множественное число? — уточнил Слава Воробьев.
— Да, именно так... И осталась последняя часть — от задней мачты до кормы. Это ЮТ.
— Я слышала эти слова, но толком не знала, где какое место, — сказала Ксеня. — Теперь-то знаю.
— А еще, кажется есть   п о л у б а к,   п о л у ю т, — нерешительно вставил Слава. — Это что такое?
— Полуют — это задняя, более возвышающаяся часть ю т а, у самой кормы. А полубак — это передняя приподнятая площадка на   б а к е.

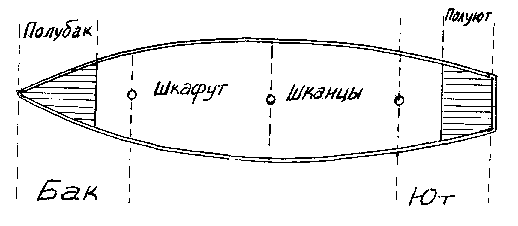

Части палубы
Раньше у каждой части было свое строгое предназначение. На   б а к е — владения боцмана. Там лежали бухты троса, запасные якоря и всякое другое имущество. Там же собирались свободные от вахты матросы: поговорить, вспомнить в долгом плавании родной дом, порассказывать морские байки, а то и песни попеть.
Ш к а ф у т — это тоже матросская территория. Здесь проводились с командой учебные занятия, здесь матросы были "у себя".
А на   ш к а н ц а х  матросам просто так гулять не полагалось. Офицеры — другое дело. И вообще шканцы считались почетным и важным местом. Здесь оглашались указы и распоряжения Здесь встречали высоких гостей.
Надо заметить вот что. Шканцы так почитались, что по старому морскому уставу всякое нарушение дисциплины, допущенное на этом месте, рассматривалось втрое строже.
На шлюпе "Надежда" во время первой русской кругосветной экспедиции был такой случай. У острова Нукагива капитан "Надежды" Крузенштерн и направлявшийся с посольством в Японию камергер Резанов поспорили: о том, как вести обменную торговлю с туземцами. И Резанов сказал примерно такие слова: "Полно вам вести себя как ребенку". Он, человек сухопутный, не мог понять, почему это так оскорбило Крузенштерна и других морских офицеров. "Ну и что такого я сказал командиру корабля? Ну и что же, что на шканцах? Какая разница?" А для моряков это было немыслимо.
Отношения между Крузенштерном и Резановым (и без того скверные) испортились настолько, что экспедиция едва не сорвалась... Ну, это так, к слову. А мы пошли по палубе дальше.
Ю т — это командирское место. Отсюда капитан руководит всеми корабельными работами и маневрами, здесь несут вахту его помощники. На юте обычно располагается и штурвал, и компас: хорошо, когда матрос, стоящий у руля (или, как говорят, "на руле"), недалеко от командира. Если есть на паруснике специальная надстройка —   к а п и т а н с к и й   м о с т и к — то она чаще всего тоже расположена на юте.
— Капитаны — они с высоты все видят, — вставил Вася и глянул на Ксеню. — И не любят они, когда по палубе носятся без дела. Особенно девчонки. И особенно по шканцам...
— А наш корабль еще не достроен и никакого капитана пока нет! Я побежала! — И Ксеня сделала вид, что в самом деле помчалась по гладкой палубе.
Всем представилось это совершенно отчетливо: как девочка с растрепанными локонами мчится по желтым доскам.
— Стой сейчас же! — отчаянно закричал ей дед. Однако было поздно. Ксеня пыталась остановиться, но сандалии (она их забыла снять) заскользили, и... чересчур резвая третьеклассница Перышкина исчезла за краем палубы. И раздался всплеск.
— Ай! — закричал Антон.
— Ой... — сказал Слава Воробьев.
— Мяу-ау!! — взвыли коты.
И все бросились к борту.
Ксеня барахталась в воде.
— Держись! — скомандовал Яков Платонович и стал стягивать свитер.
— Может быть, бросить ей веревку? — нерешительно сказал Слава и посмотрел на Васю.
А Вася Лис колебался лишь секунду и ласточкой сиганул вниз.
В воде он открыл глаза, увидел красное платье, ухватил Ксеню под мышку и сильными гребками рванулся к берегу. Вытащил непослушную девчонку на песок.
— А я вовсе и не тонула, — заявила она, — вытряхивая из ушей воду.
— Вот дедушка покажет тебе, тонула ты, или нет, — пообещал Вася. И тоже затряс головой. А про себя удивился: как это ловко он спас Ксеню, когда раньше умел проплыть всего метров десять, да и то "по-собачьи"...
Потом все вдруг опять оказались в "каюте" Якова Платоновича. И абсолютно сухие. Но тем не менее всем казалось, что случай с Ксеней был совершенно настоящий. Всего две минуты назад. Васе даже чудилось, в ушах у него все еще соленая вода.
— Вот так фокус, — вздыхал Вася и мотал головой. — Колдовство какое-то.
— Наверно, это наш дорогой Модест Мокроступович устроил представление, — догадался Яков Платонович.
— А зачем? — удивилась Ксеня.
— А затем, дорогая моя, чтобы ты и все остальные поняли: нельзя носиться по палубе, если у нее нет   о г р а ж д е н и я.
Но этим вопросом мы займемся завтра.

Когда Вася Лис и Антон шли домой (а Василиса важно выступал перед ними и отряхивал лапы после каждой лужицы), Вася сумрачно сказал:
— А этот Славка... стоит и ойкает, вместо того, чтобы бросить утопающей веревку, если уж сам прыгнуть испугался...
— Он не испугался, — сказал Антон Штукин. Потому что был прямодушным человеком. Он считал Васю лучшим другом, но и ради него не хотел кривить душой. — Он ведь лучше тебя плавает, несмотря на свои очки.
— А чего же тогда стоял, разинув рот?
— Для того и стоял, чтобы прыгнул именно ты, — беспощадно разъяснил Антон. — И чтобы ты героически спас ее... Ведь это ты всегда глядишь на Ксеню влюбленными глазами, а не Слава...
Самое время было дать нахальному первокласснику по шее. Но, во-первых, Лис не привык поступать так со своим преданным другом. А во-вторых... открытие, что очкастый пятиклассник Воробьев вовсе не собирается набиваться Ксене в кавалеры, очень Васю обрадовало.
Чтобы скрыть смущенье, он провочал:
— Подумаешь, "героическое спасение". Она же меня и отругала...
— Таковы женщины, — задумчиво произнес первоклассник Штукин. Эту фразу он слышал в каком-то телефильме.
— Ладно, — вздохнул Вася. — Когда сделаем палубное ограждение, пускай бегает, сколько хочет.

Яков Платонович напомнил вчерашнее событие.
— Вы убедились, что пока не построено   п а л у б н о е   о г р а ж д е н и е, ходить по кораблю надо с большой осторожностью. А в море и вообще не сунешься, смоет первой же штормовой волной. Поэтому, друзья мои, строим   ф а л ь ш б о р т.
— Что? — удивился Вася. — Это ведь значит "фальшивый борт"!
— В таком названии нет ничего обидного. Оно просто означает, что борт этот выше основной части корпуса и окружает пустое надпалубное пространство. А вообще-то он похож на настоящий. Точнее на верхнюю часть борта. Обшит такими же досками. Эти доски прибиваются к специальным стойкам, которые укрепляются на палубе над шпангоутами.
Сверху на топы этих стоек (помните, что такое т о п ?) и на край верхней доски кладется широкий плоский брус. Это ПЛАНШИР. (Раньше иногда это слово писалось с мягким знаком — "планширь").
— Похоже на слово "планка", — заметил Антон.
— Да, но здесь эта "планка" оч-чень большой ширины и толщины. Лихие матросы иногда даже бегают по таким перилам, как по тротуару, хотя это и запрещено корабельными правилами. И сидеть на планшире очень удобно. Если, конечно, есть свободное время.
Сидевшие на диване Василиса и Синтаксис довольно заурчали. Видимо, представили, как приятно будет гулять по теплому от солнца планширу и сидеть на нем.
— Значит, палубное ограждение у нас готово? — спросила Ксеня. Наверно, ей опять хотелось побегать по палубе.
— Имей в виду, больше я прыгать за тобой не буду, — сказал Вася.
— Тихо, господа гардемарины, — остановил их строгий боцман Перышкин. — С ограждением еще не покончено... Представьте, огородили мы палубу плотным фальшбортом. А тут — шторм. Дождь льет, волны хлещут через планшир! Скоро вода будет с ним вровень и палуба превратится в дно бассейна. А нам ведь не до купания...
— Надо на уровне палубы проделать отверстия! — догадался Слава.
— Так и делают. А порой поступают проще — не пришивают к стойкам нижний пояс фальшборта, оставляют щели. Такая щель или отверстие для стока воды называется ШПИГАТ. Имейте ввиду — не "шпинат" (что, как известно, овощ) и не "шпагат" (то есть веревочка), а шпигат. Шпигаты весьма полезны и при хорошей погоде, когда скатывают палубу...
— Главное, чтобы ничего не ронять из карманов, чтобы не смыло в шпигат, — предупредил всех Антон.
— Но не всегда ограждения делаются в виде фальшборта, — продолжал Яков Платонович. На небольших судах, на яхтах и катерах иногда ставят   р е л и н г и. Это легкие поручни из металлических трубок. Релингами же часто ограждают корабельные мостики, верхние палубы на рубках и надстройках.
А еще бывают   л е е р н ы е  ограждения. Это когда между специальными стойками натягивают трос, сплетенный из проволок или растительных волокон. Он-то и называется ЛЕЕР.
Бывают штормовые леера: их укрепляют над палубой в ожидании непогоды, чтобы легче было держаться на ногах при сильной качке.
Кстати, есть у лееров и другое назначение — на них поднимают дополнительные паруса. Но это уже совсем другая тема...
— Ну уж теперь-то строительство корпуса у нас закончено? — спросила Ксеня.
— Не совсем. Мы настелили верхнюю палубу (и промежуточные, внутри корпуса, заодно), поставили ограждение. Но ведь на палубе есть много чего...
— Люки, — напомнил Антошка.
— Люки мы тоже сделали. Но есть еще ПАЛУБНЫЕ НАДСТРОЙКИ и РУБКИ. Коснемся и этой темы.

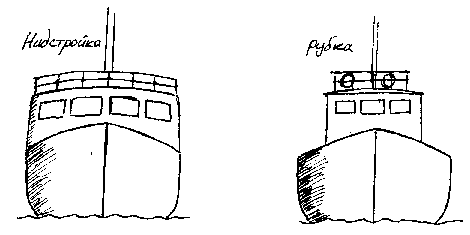

Надстройки и рубки


— А чем они отличаются друг от друга? — спросил Слава и приготовил карандаш.
— Существенный вопрос. Отличие есть и очень характерное. Палубная   н а д с т р о й к а  всегда одной ширины с корпусом. Ее боковые стенки сливаются с фальшбортом и бортом. Поэтому, если вам нужно, скажем, попасть со шкафута на бак, а на пути — надстройка, ее по палубе вдоль фальшборта не обойдешь. Надо по трапу подняться на крышу надстройки (а она тоже называется палубой, или мостиком, и, конечно, ограждена) и спуститься с другой стороны.
А   р у б к а  напоминает будку или домик, поставленный на палубу. По ширине она меньше корпуса, и ее можно обойти со всех сторон. Кстати, не догадываетесь, откуда такое название?
— По-моему, это не иностранное, а вполне русское слово, — сказал Слава.
— Разумеется! Раньше на старинных русских судах — ладьях и кочах — на палубах ставили избушки. В них помещались обычно кормщики (по-современному — капитаны). Там же хранились карты, инструменты и всякое имущество. Такую избушку делали из бревен — так же, как привыкли строить на берегу. То есть избушку "рубили" с помощью топоров. Оттуда и пошло название, хотя нынешние рубки мало напоминают те бревенчатые домики.
Теперь названия часто приобретают иной смысл. Рубками иногда называют служебные помещения независимо от того, в какой части судна они находятся: "радиорубка", "штурманская рубка", "рулевая рубка". На военных судах есть рубки "командирские", "боевые"...
Но все-таки следует запомнить основные различия между рубками и надстройками. Поэтому давайте нарисуем:
Надстройки и рубки
— Наконец-то мы с корпусом, кажется, разобрались до конца, — полувопросительно заметила Ксеня.
— Да, если не касаться подробностей, — вздохнул Яков Платонович. — А подробности... Эх, сюда бы нашего знакомого Мотю. Он очень любит рассказывать о всяких корабельных деталях... Но по каким-то колдовским причинам Мокроступыч не может покидать свое сказочное пространство. Поэтому продолжим без него. Еще несколько слов о том, что есть на палубе...
Там много разных устройств и приспособлений. По бортам — изогнутые   ш л ю п б а л к и  с подвешенными на блоках шлюпками. Машины для подъема якорей, причальные тумбы. Обо всем этом — позже. А вот трубы... Они торчат из палубы в разных местах и служат для вентиляции. Их верхние концы выгнуты и широкие горловины направлены так, чтобы на ходу засасывать во внутренние помещения свежий воздух...
— А дымовых труб, как на пароходах, на парусниках не бывает? — спросил Слава.
— Встречаются и такие. Ведь и на парусных судах еше в девятнадцатом веке стали иногда ставить двигатели. Вспомните кино "Дети капитана Гранта". На яхте "Дункан" среди мачт дымила высокая труба.
Впрочем, сейчас трубы дымят редко даже на моторных судах. Пароходов на морях почти не осталось, а теплоходы, дизельэлектроходы и прочие современенные "ходы" сжигают в своих машинах нефть или газ. От такого топлива дыма не много, громадные трубы там не нужны. Все чаще можно видеть лайнеры, сухогрузы и другие моторные суда без привычных для глаза труб. Это самые современные.
Но многие корабельные архитекторы говорят, что морскому судну без трубы никак нельзя. Некрасиво. Нарушаются, мол, давние традиции. И устраивают в великанских трубах все, что может придти в голову: хозяйственные помещения, ангары для вертолетов и даже рестораны.
Дело еще и в том, что на корабельных трубах с давних пор принято изображать эмблемы судовых компаний. А их в мире великое множество, и каждая хочет нести свой знак на видном месте. Лучше, чем на широкой и высокой трубе, такого места не сыскать.
И чего только на этих трубах не бывает! Громадные разноцветые буквы и цифры, всякие символические знаки, птицы, звери, рыцарские гербы, звезды, драконы...
Один мой знакомый капитан собирал коллекцию таких "трубных" эмблем. У него был толстый альбом с рисунками, фотографиями и вырезками из морских журналов. Начнешь разглядывать — не оторвешься...
— А у нас на "Звенящем" будет корабельная труба и машина? — спросил Слава.
— Труба ни к чему. А небольшой дизельный двигатель поставим. Чтобы легче было подходить к берегу и маневрировать в узких местах.
— И не стоять на месте во время штиля! — подсказала Ксеня.
— Да... Но я надеюсь, что в парусах "Звенящего" всегда будет хороший ветер.
— Значит, сейчас займемся парусами? — подскочила Ксеня.
— Какая ты нетерпеливая. Еще и мачты не поставлены, на чем паруса-то будут держаться? Мачтами и займемся... Нет, прежде повторим все, что знаем о корпусе. Только коротко. Кто скажет, из чего состоит корабельный корпус?
Пока Вася, Антон и Ксеня переглядывались, Слава аккуратно поднял руку.
— По-моему, так. Корпус парусного судна состоит из
н а б о р а,
о б ш и в к и,
п а л у б ы   с   о г р а ж д е н и е м   и
п а л у б н ы х   н а д с т р о е к   и   р у б о к.
— Что же, коротко и ясно. Только надо заметить, что в принципе так же устроены и корпуса моторных судов. Конечно, в них гораздо больше сложных деталей, но основные части все те же, и названия у них прежние... А теперь пора пить чай и отправляться по домам. До завтра.
— А завтра что будет? — спросил Антон Штукин. Он во всем любил определенность.
— Завтра мы, наконец, начнем вторую часть занятий о парусном корабле... Когда я на "Меридиане" объяснял курсантам устройство парусника, то говорил так:
"Парусное судно принято рассматривать по четырем разделам... Для самых непонятливых объясняю проще: парусник состоит из   ч е т ы р е х   ч а с т е й. Первая: КОРПУС.
— Его мы уже изучили и построили! — нетерпеливо напомнила Ксеня.
— Вторая часть —   Р А Н Г О У Т. Это мачты, реи и прочие длинные штуки, которые служат, чтобы нести на себе паруса.
Третья —   Т А К Е Л А Ж. Это все тросы, все снасти на корабле.
— А четвертая часть —   П А Р У С А! — не выдержал Антон Штукин. — Все понятно!
— Дед, а почему ты раньше не говорил о таком разделении? — слегка обиделась Ксеня. — С этого надо было начинать.
— С этого обычно и начинают. Но я, по правде говоря, хитрил. Хотел посмотреть, как вы будете заниматься наукой. Не надоест ли вам после первого или второго раза?
— Нам?! Надоест?! — негодующе вскричали четверо юных курсантов. Их поддержали Синька и Василиса — обиженно взвыли.
— Ну, тогда на первой странице ваших тетрадок напишите заголовок темы, которую мы уже прошли: К О Р П У С   С У Д Н А. А завтра в шестнадцать ноль-ноль прошу ко мне и начнем корабельную тему номер два.




<< Предыдущая глава | Следующая глава >>

Русская фантастика => Писатели => Владислав Крапивин => Творчество => Книги в файлах
[Карта страницы] [Об авторе] [Библиография] [Творчество] [Интервью] [Критика] [Иллюстрации] [Фотоальбом] [Командорская каюта] [Отряд "Каравелла"] [Клуб "Лоцман"] [Творчество читателей] [WWW форум] [Поиск на сайте] [Купить книгу] [Колонка редактора]

Купить фантастическую книгу тем, кто живет за границей.
(США, Европа $3 за первую и 0.5$ за последующие книги.)
Всего в магазине - более 7500 книг.

© Идея, составление, дизайн Константин Гришин
© Дизайн, графическое оформление Владимир Савватеев, 2000 г.
© "Русская Фантастика". Редактор сервера Дмитрий Ватолин.
Редактор страницы Константин Гришин. Подготовка материалов - Коллектив
Использование любых материалов страницы без согласования с редакцией запрещается.
HotLog
